一、周界防范传统产品（对射）与-变频红外光栅的性能对比

对射广泛应用于周界防范，是国内最多工程商使用的周界报警产品。但是其单方向发射、接收等原理导致安装在围墙时小鸟、猫、树叶等稍微挡住一会红外线就会报警，另外在夏天太阳暴晒温度高、阳光红外线强烈照射对射接收端的话也会导致误报，加上国内对射牌子混杂，以次充好的多不胜数，连出厂时的发射距离都不一定能保证，加上塑料透镜使发射距离容易衰退，容易产生误报、漏报等现象使广大安防工程商后期售后维护极为头痛。

深圳索斯特科技有限公司仔细分析对射的缺陷，经过反复研究后推出《变频互射式红外光栅》

特点如下：

1、外观造型

1.2毫米加厚铝合金坚固耐用、美观大气，铝材表面做了抛光处理更能抗氧化，不容易变黄变黑

2、互射的特性

互射式设置，两边都有发射、接收管，光栅相邻光束的间隔距离是15厘米，需同时挡住相邻两道光才会报警(可调成挡住一道光报警）。彻底解决了因阳光干扰和体积小的动物如：小鸟、老鼠、小猫、小部分树叶的遮挡而误报，但同时相邻两道光共30厘米的距离也有效阻止人的入侵，并且把光栅做成两个频率，让相邻两对光栅5米内都不会造成同频干扰从而大大减低误报率，让广大用户、工程商不再为误报而心烦、头痛。

3、发射精确度

因为市场价格竞争激烈，很多厂家为了节省成本都会用普通材料，如发射管表面透镜普遍都是采用塑料透镜，标明是100米的距离用一年后会慢慢因为塑料镜面、及红外发射功率的老化衰退，容易造成信号接收不稳定而误报。瑞佳安科技一直坚持用好料做产品，走质量路线，我们保证光栅的发射距离在两年内都可以达到出厂标明距离，不容易出现距离衰退现象，因为我们采用大功率红外发射管，表面透镜采用玻璃透镜（有效减低镜面老化衰退速度、增加红外线聚焦强度等）大大增加发射耐用度。（备注：30米射程以上才会采用玻璃透镜），右边那个元件是6兆工业级晶振，抗温耐寒度达-50度—+80度，在炎炎夏日更能抵抗高温带来的误报

4、内部板材质量

索斯特公司-电路板采用玻璃纤维板材，焊接元件更牢固不易松脱，板材表面使用美国进口三防漆（防水、防潮、防霉），电板正常状态下可使用6年以上

5、外部接线安装调试更方便

市场上有些光栅是内部接线方式的，那样的话安装比较麻烦，时间长，人工花费多，工期长。索斯特公司的光栅采用外部接线方式，不用把主板从光栅里面抽出来接线，180度旋转、声光对焦（对准了蜂鸣器就不响）安装调试更方便，可以节省30%人工成本，接线端盖子设计成四卡扣，安装好后用手都打不开的，能更好防止人为破坏，备受广大工程商欢迎。

6、防水性能好，深圳、北京展会上面都会现场将光栅连接好主机布防后现场淋水测试给客户看（下图为2012年北京国际安全博览会现场）

7、光栅反应速度同行业最快只需要35毫秒，广东韶关机械厂直接用来做工厂安全防护

　　二、技术参数

　　1、工作电压：DC10V~18V，推荐使用12V电压

　　2、工作电流：主杆40mA 丛杆35mA

　　3、响应速度：35ms

　　4、报警输出：常开或常闭可选（出厂设置为常闭输出）

　　5、报警条件：遮挡相邻两光束报警

　　6、使用环境：工作温度-50℃—＋80℃相对湿度-30％—85％

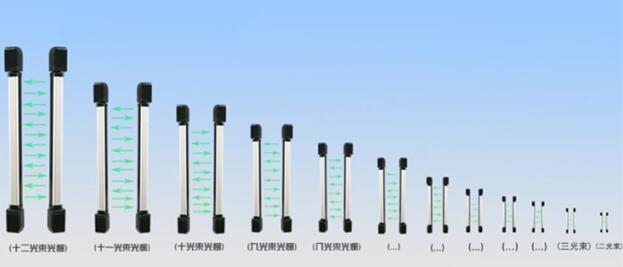

　　7、型号规格：2束（46cm）、3束（52cm）、4束（68cm）、5束（86cm）、6束（104cm）、7束 （119cm）、    8束（136cm）、9束（154cm）、10束（170cm）、11束（185cm）、12束（204cm）

探测距离：5米10米15米30米40米60米80米100米8种可选

三、安装说明

　　3.1结构图

　　3.2设计要求

　　1、在设计时，应根据用户对需要防护的区域，选择合适防范高度和防范距离的红外光栅；

　　2、不能在主杆和丛杆防范平面之间有遮挡物的地方设计安装；

　　3、走线应尽可能隐蔽，避免被破坏；若走明线应采用线槽或线管保护，防止被老鼠等啮齿类动物破坏。

　　3.3安装支架

　　1、用我司配置的安装小工具，运用杠杆原理，在外盖两侧都轻轻一撬，外盖就会弹起

　　2、接线端管塞要固定在铝管下方，根据光栅螺丝孔尺寸，定位好上下管塞支架位置，给支架的螺丝孔作好钻孔定位标志，接着通过钻孔后打入膨胀胶粒或木楔，再拧上自攻螺丝钉固定好支架

　　3、用同样的方法安装另一支杆的上下管塞支架。

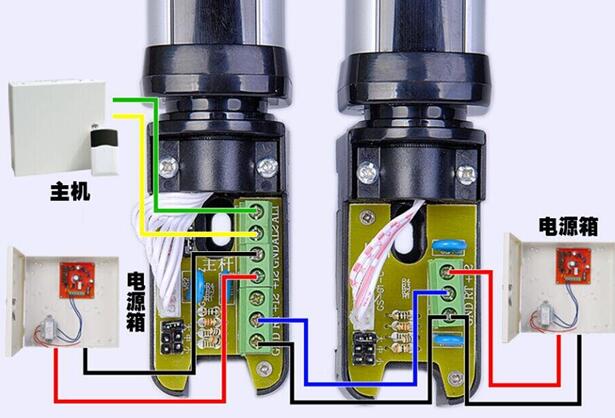

　　3.4线路板接线

　　1、根据线路板上的接线端子标识，连接好丛杆和主杆之间所必须的同步信号线和电源线，及主杆和有线报警主机的报警信号线和电源线；有报警电源供电和外置电源供电两种接线方法

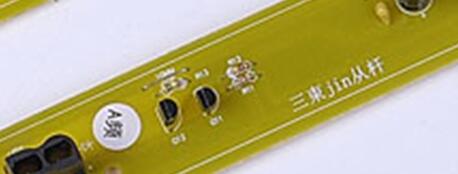

　　3.5跳线设置

　　注意：主杆和丛杆J5跳线必需选择一致。

　　3.6安装位置的选取

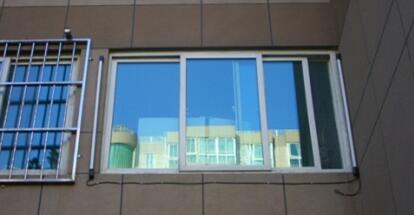

　　1、先选好合适的安装位置，如门、窗的两侧相对处，使本产品在警戒状态下，能可靠防范入侵，如图：

　　2、先固定光栅主杆，然后调节光栅从杆位置，当主杆上的蜂鸣器不响时，表示从机与主机已经相互对准。

　　3.7 A频和B频光栅的布置防范

　　两对光栅的安装位置相距少于5米时，就会产生同频干扰，造成误报，因此，就要选用A频和B频光栅相间隔开来安装，通过位置错开安装，就是避免同频率的光栅相邻干扰，这样就能解决同频干扰问题。（包括在楼上与楼下安装，同一直线上安装或转弯角处安装，都要选择A频和B频相间隔来安装）。

　　四、注意事项

　　1、在室外竖直安装光栅，进线下管塞（有孔的管塞）必须选择在下，密封的上管塞在上，否则会导致雨水沿线进入管内，严重会引起线路板短路；

　　2、若需管体的侧面与墙面为90度安装，必须在支架安装完毕后，再旋转管体90度即可；

　　3、在安装调试完毕后，若管塞有破口，则应在管塞破口处注上玻璃胶，以避免因虫蚁从该处进入线路板，而影响产品性能；

　　4、交待用户定期用抹布对红外线透光片清除灰尘。

五、周界防范工程案例
