产品特点：

1、可检测最小物体尺寸：1mm;
2、检测端面极小的物体;
3、检测范围：500mm～800mm;
4、检测高度：130mm及80mm两种;
5、控制输出：NPN（默认）/PNP(可选控制器);
6、供电电源：10～30VDC;
7、适用于模具冲压保护、零部件分拣、小部件检测及计数、包裹搬运及各种检测高度的应用。

  【检测光幕】小物体检测光栅基本数据参数

　　1.距离：MC1系列：0-3500mm ;MC2系列: 0-10000mm

　　2.光幕高度：100mm到2660mm

　　3.光轴间距：2.5mm、5mm、10 mm、20mm、40mm、80mm等

　　4.最小被检测尺寸：2.5mm

　　5.工作电源：24VDC ; 功耗：<12W;适用温度：-10ºC ～50ºC;

　　环境湿度：RH≤85%(20ºC); 响应时间：<10ms; 绝缘电阻：>100MΩ;

　　介电强度：AC1500V/60s; 抗光干扰：10000Lux(入射角≥5º);

　　6.控制输出类型：

　　开关量输出: NPN 通过程序设定遮挡不同数目的光束时，光幕才有信号输出;

　　通过内置(或外置)调整开关，设定遮挡不同数目的光束时，光幕才有信号输出;

　　应用于孔洞检测时，光幕任意一束及以上光束通光时光幕才有信号输出;

　　应用于八位二进制输出，遮挡不同数目的光束时，光幕按照八位二进制方式输出;

　　7.模拟量输出：4-20mA或1-5VDC;0-10VDC，可接上位机或其他数据采集系统。

　　8.继电器输出：两对常开触点，一般以模拟量输出为主;

　　9.具备 RS232 或RS485 通讯功能，采用标准MODBUS 协议与上位机进行通讯;

　　扫描方式类型

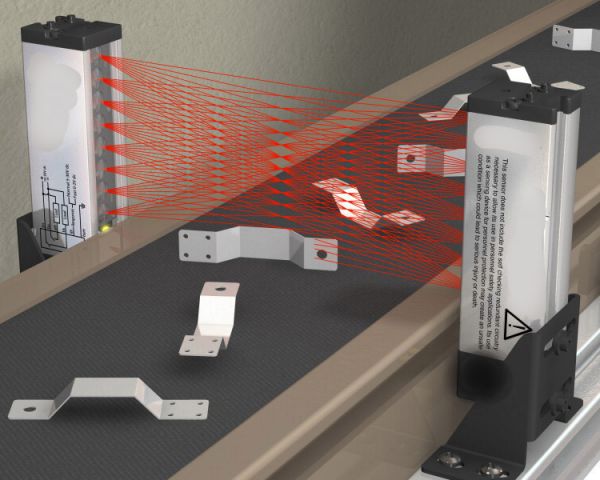

　　平行扫描(默认)：扫描所有光束，发射器的发射与接收器的接收是一一对应的关系。

　　交叉扫描：由平行扫描和倾斜光束组成，倾斜光束有发射器的第二通道对应接收器的第一通道;直到发射器的最后一条通道对应接收器的倒数第二通道，完成整个扫描。

　　单边扫描：单边扫描只能用于检测光幕中被测物体上的边缘，这种扫描模式可以减少检测的反应时间。

　　测量方式的确定

  根据不同物体的尺寸、形状可以确定不同的测量方式，测量光幕安装方式主要有三种：基准线测量方式;基准线扩展测量方式;中线线测量方式。
